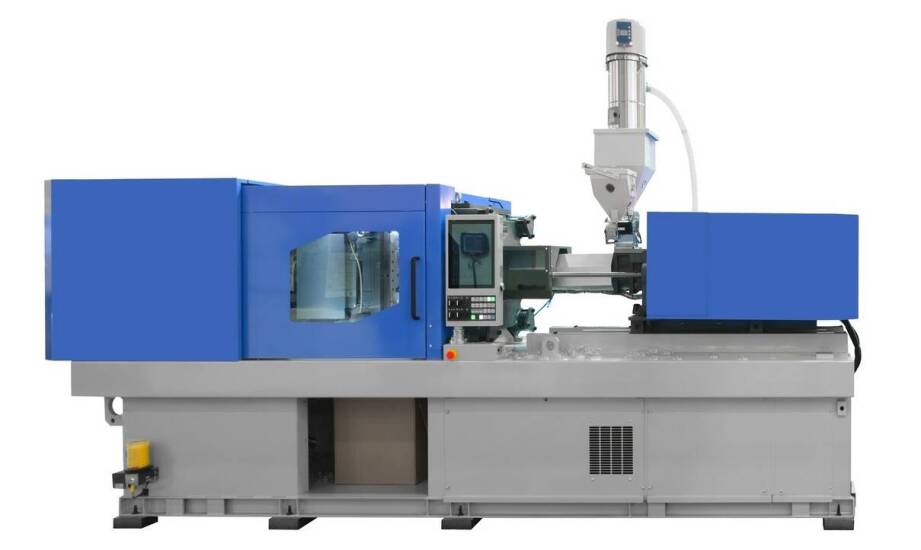

Projektowanie form do wtrysku wielokomponentowego: gdy układ gniazd i sekwencja materiałów wpływają na stabilność wypraski

W projektowaniu form do detali dwukomponentowych błędy koncepcyjne ujawniają się znacznie szybciej niż w przypadku form jednoskładnikowych. Problem wynika z interakcji dwóch różnych materiałów, które muszą nie tylko poprawnie wypełnić gniazdo, ale także trwale się ze sobą połączyć. Różne właściwości, takie jak lepkość, temperatura topnienia i współczynnik skurczu, generują ryzyko nierównomiernego zalewania lub naprężeń wewnętrznych. Przykładowo, połączenie polipropylenu (skurcz 1,5–2,5%) z elastomerem termoplastycznym (TPE, skurcz 1,0–2,5%) może prowadzić do deformacji, jeśli różnice te nie zostaną skompensowane w geometrii formy.

Układ gniazd a stabilność procesu wtrysku wielokomponentowego

Układ gniazd w formach wtryskowych decyduje o kolejności i dynamice zalewania poszczególnych warstw materiału. W technologii dwukomponentowej niezbalansowany układ gniazd powoduje opóźnienia w dotarciu drugiego tworzywa, co skutkuje niedolewami lub widocznymi przesunięciami warstw. Aby tego uniknąć, stosuje się symetryczny rozkład gniazd, który zapewnia równomierny przepływ i powtarzalność między cyklami. To z kolei stabilizuje cały proces produkcyjny.

Nieprzemyślana lokalizacja wlewów rodzi też inne problemy. Jednym z najczęstszych jest powstawanie linii łączenia w miejscach krytycznych dla wytrzymałości detalu. Taka linia to nie tylko defekt estetyczny, ale przede wszystkim osłabione połączenie mechaniczne. Innym ryzykiem jest przesunięcie warstw, które nasila się, gdy pierwszy materiał twardnieje zbyt szybko przed wtryśnięciem drugiego komponentu. Zaawansowane projektowanie form wtryskowych uwzględnia cyfrowe symulacje przepływu (analiza Moldflow), by przewidzieć te zjawiska i zoptymalizować konstrukcję jeszcze przed jej fizycznym wykonaniem.

Zgodność materiałów i integracja z procesem projektowym

Kluczowym elementem na etapie koncepcji jest ocena zgodności chemicznej i termicznej obu materiałów. Różne tworzywa mają odmienne temperatury uplastyczniania i krzepnięcia. Dlatego synchronizacja parametrów wtrysku jest niezbędna, aby uniknąć przedwczesnego zestalenia pierwszej warstwy i zapewnić prawidłową adhezję między komponentami.

Największym wyzwaniem jest jednak różnicowy skurcz. Każde tworzywo kurczy się w innym stopniu podczas chłodzenia, co generuje wewnętrzne naprężenia w gotowej wyprasce. Przykładowo, poliamid (PA) wykazuje skurcz na poziomie 1–2%. Jeśli zostanie połączony z materiałem o znacznie innym współczynniku, naprężenia te mogą prowadzić do pęknięć, wypaczeń lub delaminacji (rozwarstwienia) produktu. Dlatego optymalna lokalizacja wlewów i odpowiednie zaprojektowanie układu chłodzenia są kluczowe dla stabilności wymiarowej całej serii.

Wtrysk wielokomponentowy wymaga znacznie większej precyzji projektowej niż procesy jednoskładnikowe, ponieważ uwzględnia złożone interakcje między materiałami. Błędy popełnione na etapie koncepcji, zwłaszcza w zakresie układu gniazd i doboru tworzyw, prowadzą do kosztownych problemów w produkcji seryjnej. Niestabilność wymiarowa, delaminacja czy słaba wytrzymałość mechaniczna to ryzyka, które podkreślają fundamentalne znaczenie symulacji i dogłębnej analizy na samym początku projektu.
